세그먼트 트리(Segment Tree)

by 햄과함께 2020. 2. 2.
320x100

세그먼트 트리는 구간의 값을 저장하는 트리입니다.

1~N인 수열이 있을 때, "인덱스가 a~b인 수들의 합을 구하고 싶다."

혹은, "a~b번째 수들 중 최소 값이나 최대값을 구하고 싶다." 같은 경우 사용합니다.

세그먼트 트리는 이진 트리 모습을 가지며 자식 노드는 부모 노드의 범위를 반 씩 가지고 있습니다. 즉, 부모 노드가 1~5까지의 구간합을 가지고 있다면 자식 노드의 왼쪽 자식은 1~3의 구간 합을 가지고 오른쪽 자식은 4~5까지의 구간 합으로 나눠가집니다.


수열의 크기(N)가 5인 수열 A = {1, 2, 3, 4, 5}의 구간 합을 구하고자 할 때 사용하는 세그먼트 트리를 생성해 봅시다. 인덱스(i)는 접근이 쉽게 0이 아닌 1부터 시작하였습니다.

[그림 1]

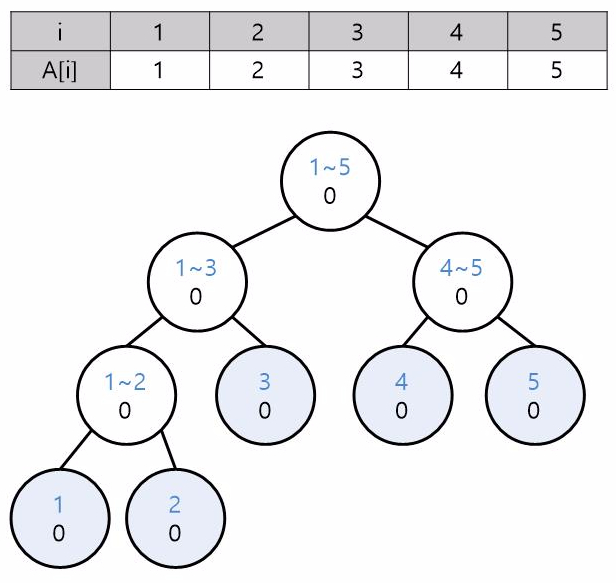

처음 상태의 세그먼트 트리는 다음과 같습니다.

각 노드의 파란색 글씨가 구간을 뜻하고 검정색 글씨가 노드 값을 의미합니다. 현재는 트리에 수열의 아무 수도 넣지 않았기 때문에 모든 노드값은 0이 됩니다.



루트 노드에는 1~5(1~N) 구간의 값, 여기서는 합을 구하려고 하니까 1~5번째 값들의 합을 저장합니다.

현재 노드의 구간을s~e라고 봤을 때, 왼쪽 자식의 구간은s ~ (s+e)/2이고, 오른쪽 자식의 구간은 (s+e)/2+1 ~ e입니다. 즉, 단노드를 제외한 노드들은 구간을 반으로 쪼개서 구간 합을 가지고 있는 자식 노드 2개를 가집니다.

이 때, 단노드에는 수열이 가지는 실제 값이 저장됩니다.([그림 1]의 파란색 부분) 노드가 포함하는 구간의 인덱스 s~e에서 s와 e가 같은 경우(s==e), 해당 노드는 단노드라고 볼 수 있습니다.


이제 수열의 값을 처음부터 넣어봅시다. 현재 넣고자 하는 인덱스를 i라고 합시다.

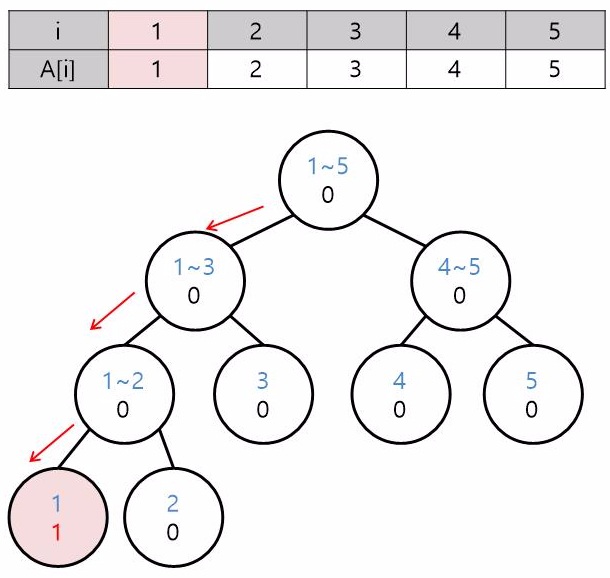

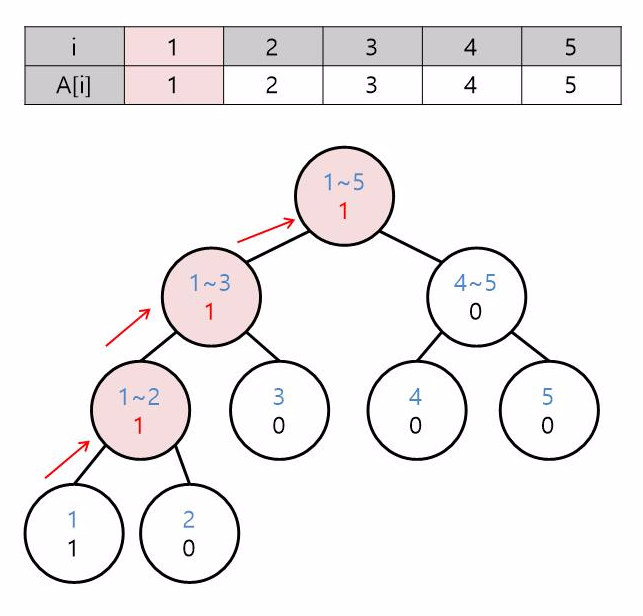

i가 1인 수를 넣으려면 노드의 인덱스와 i를 비교하여 단노드까지 내려갑니다. 여기서는 노드의 인덱스 범위가 1~1인 노드를 찾으면 되겠죠?

노드를 찾았으면 해당 단노드의 값을 A[i]로 갱신시킵니다.



그리고 내려왔던 길을 다시 거슬러 올라가면서 노드들의 값을 갱신시킵니다.

갱신시키는 것은 간단하게 자식 노드들의 값을 합친 값으로 갱신하면 됩니다.

1~2노드는 1(1 노드) + 0(2 노드) =1로 갱신합니다. 그리고 부모 노드로 올라갑니다.

1~2의 부모 노드인 1~3노드는 1(1~2 노드) + 0(3 노드) = 1로 갱신합니다. 마찬가지로 부모 노드로 올라갑니다.

1~5노드는 1(1~3 노드) + 0(4~5 노드) = 1로 갱신합니다. 루트 노드이므로 더 이상 갱신할 노드가 없고 따라서 트리의 갱신이 끝났음을 알 수 있습니다.

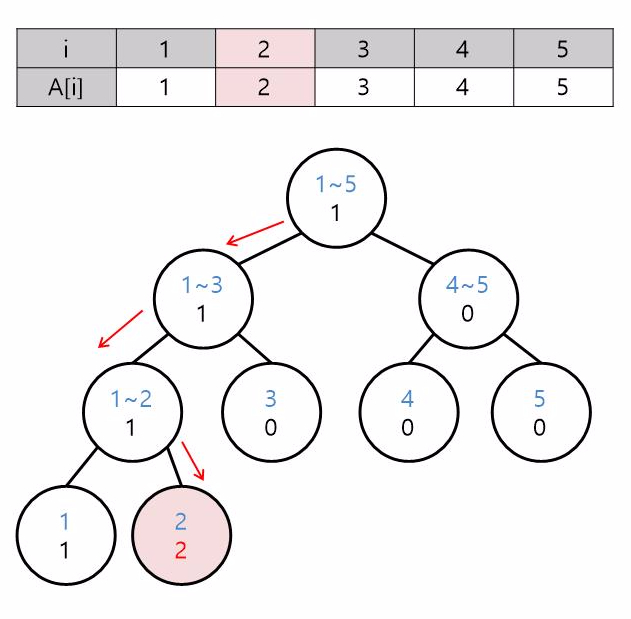

마찬가지로 2를 넣습니다.

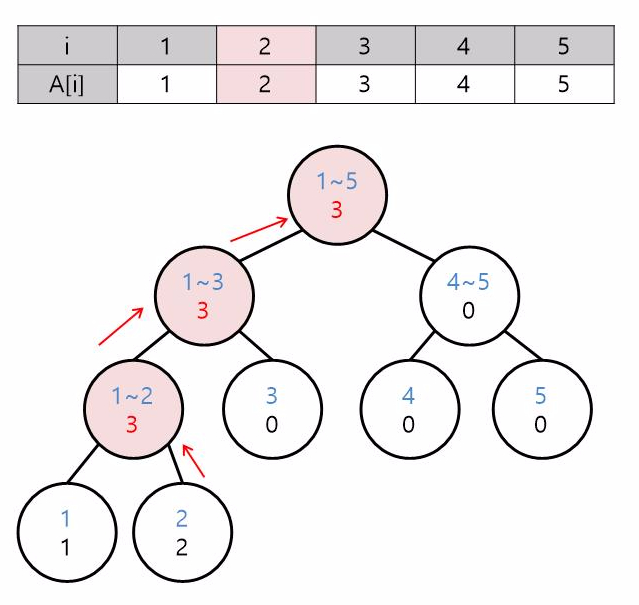

단노드의 범위가 2~2인 노드를 찾아서 값을 갱신합니다.



1~2 노드 = 1(1 노드) + 2(2 노드) = 3

1~3 노드 = 3(1~2 노드) + 0(3 노드) = 3

1~5 노드 = 3(1~3 노드) + 0(4~5 노드) = 3[루트 노드 -> 종료]

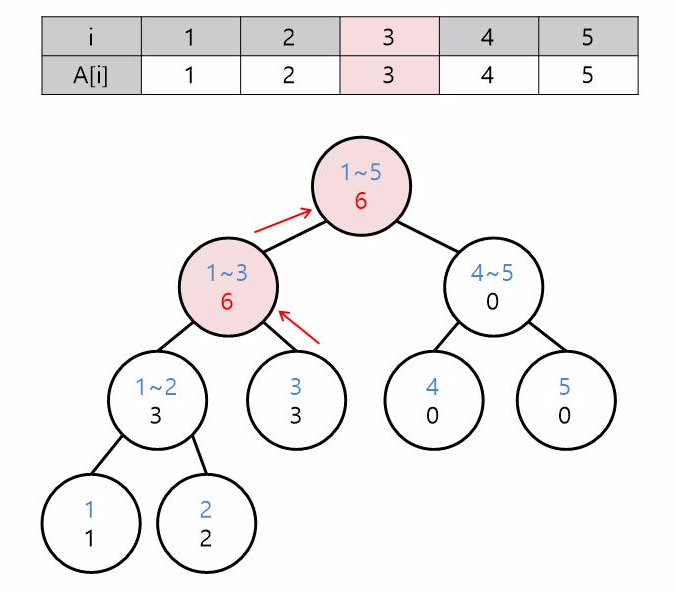

단노드의 범위가 3~3인 노드를 찾아서 값을 갱신합니다.



1~3 노드 = 3(1~2 노드) + 3(3 노드) = 6

1~5 노드 = 6(1~3 노드) + 0(4~5 노드) = 6[루트 노드 -> 종료]

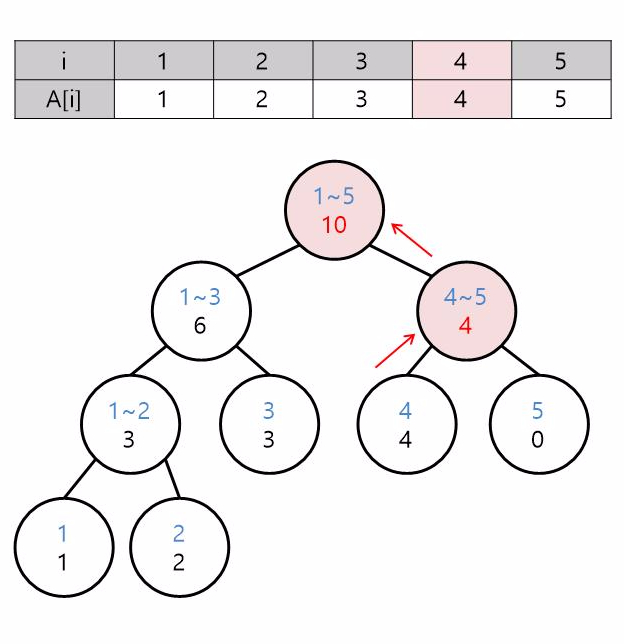

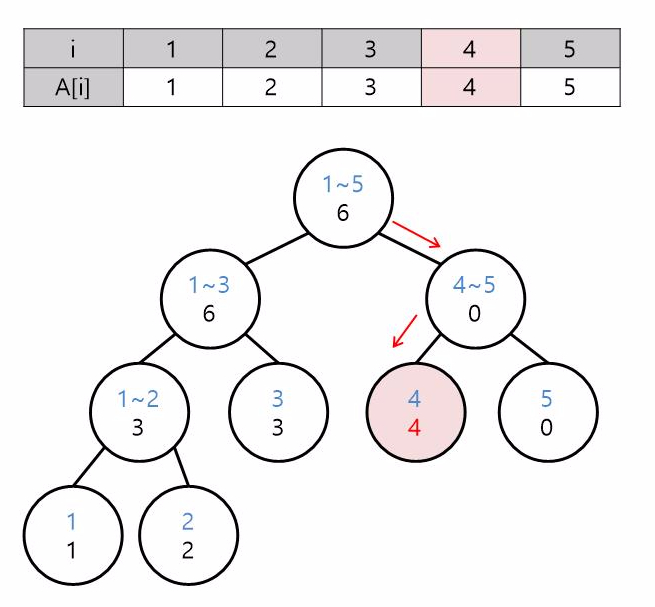

단노드의 범위가 4~4인 노드를 찾아서 값을 갱신합니다.



4~5 노드 = 4(4 노드) + 0(5 노드) = 4

1~5 노드 = 6(1~3 노드) + 4(4~5 노드) = 10[루트 노드 -> 종료]

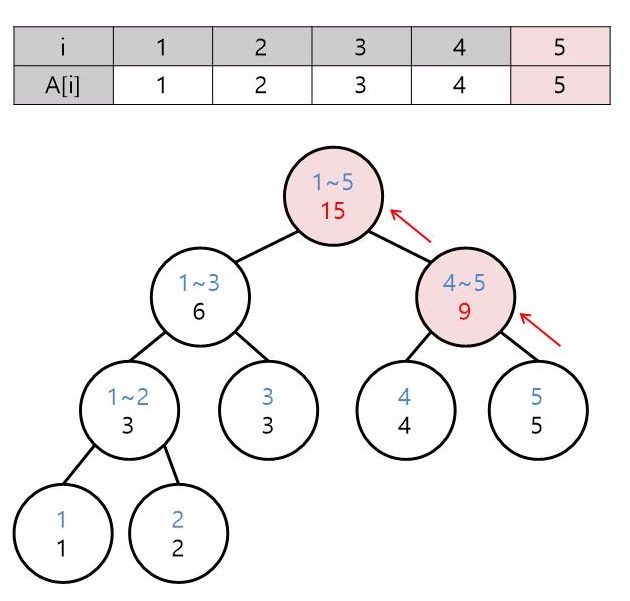

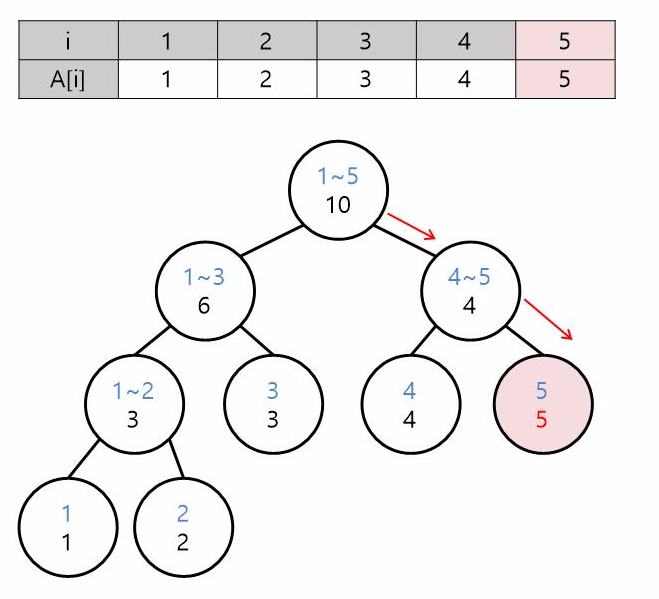

단노드의 범위가 5~5인 노드를 찾아서 값을 갱신합니다.

4~5 노드 = 4(4 노드) + 5(5 노드) = 9

1~5 노드 = 6(1~3 노드) + 9(4~5 노드) = 15[루트 노드 -> 종료]



모든 수열의 값을 트리에 넣어서 A 수열의 구간 합을 구하기 위한 세그먼트 트리가 완성되었습니다.

완성된 트리에서 수열 A의 값이 변경되어서 트리를 갱신해야 할 때도 위의 방법과 마찬가지로 진행하면 됩니다. 변경되야 할 인덱스에 해당되는 노드를 찾고 갱신한 뒤, 거슬러 올라가면서 해당 노드의 값들을 갱신합니다.



한 번 수를 바꿀 때(갱신)하는 경우 시간 복잡도는 트리의 높이인 O(lgN)입니다.


이제 수열에서 a~b의 구간 합을 탐색하는 방법을 알아봅시다.







[그림 2]

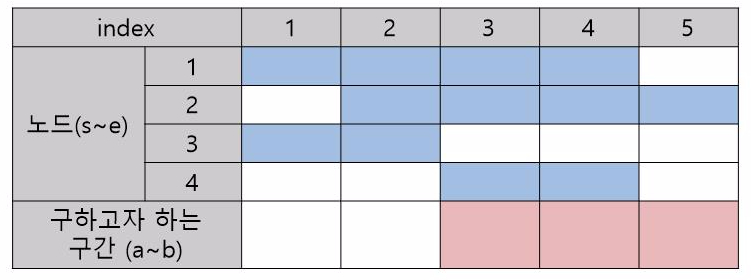

노드(s~e)에서 탐색할 때 나오는 경우의 수는 다음과 같습니다. [그림 2] 참고.



1. 노드(s~e)가 구간(a~b)을 일부 포함

  노드 1~4에서 3~4만 필요한 값입니다.

  따라서 원하는 값만을 가져오기 위해서 자식노드들을 탐색해야 합니다.

2. 노드(s~e)가 구간(a~b)를 완전 포함

  1번과 마찬가지로 필요한 부분(3~5)과 필요 없는 부분(2)을 구분해야 합니다.

  따라서 필요한 값을 찾기 위해 자식 노드들을 탐색합니다.

3. 노드(s~e)가 구간(a~b)에 포함되지 않음

  이 경우 해당 노드는 우리한테 필요없는 값입니다.

  따라서 우리가 원하는 값이 없으므로 0을 리턴합니다.

4. 노드(s~e)가 구간(a~b)에 완전 포함됨

  이 경우에는 노드가 통째로 필요한 값이므로 더 이상 탐색할 필요도 없이 곧바로 사용하면 됩니다.

  해당 노드 값을 리턴합니다.

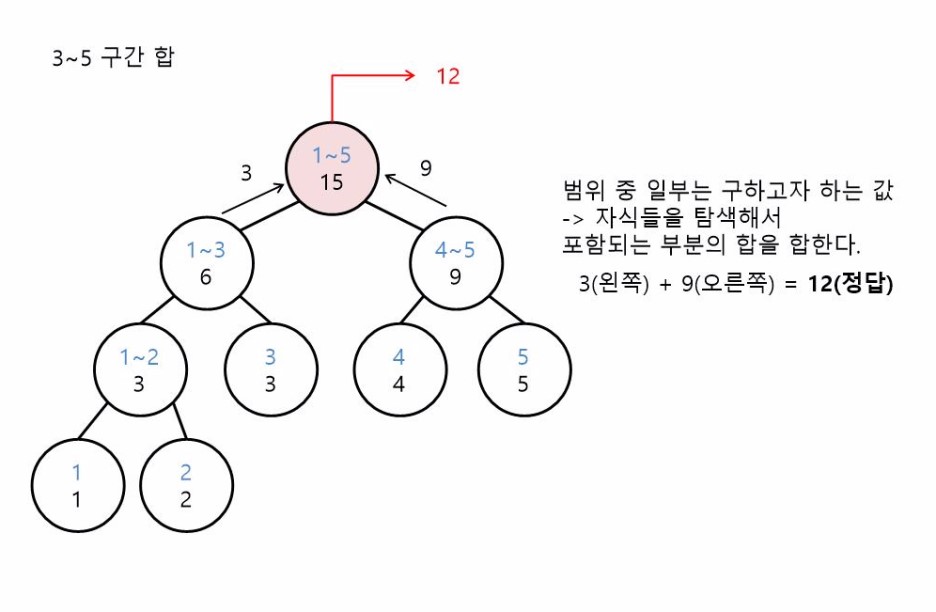

이제 아까 만들었던 세그먼트 트리를 이용해서 3~5 구간 합을 구해봅시다.







이진 탐색 트리처럼 탐색의 시작은 루트 노트입니다.

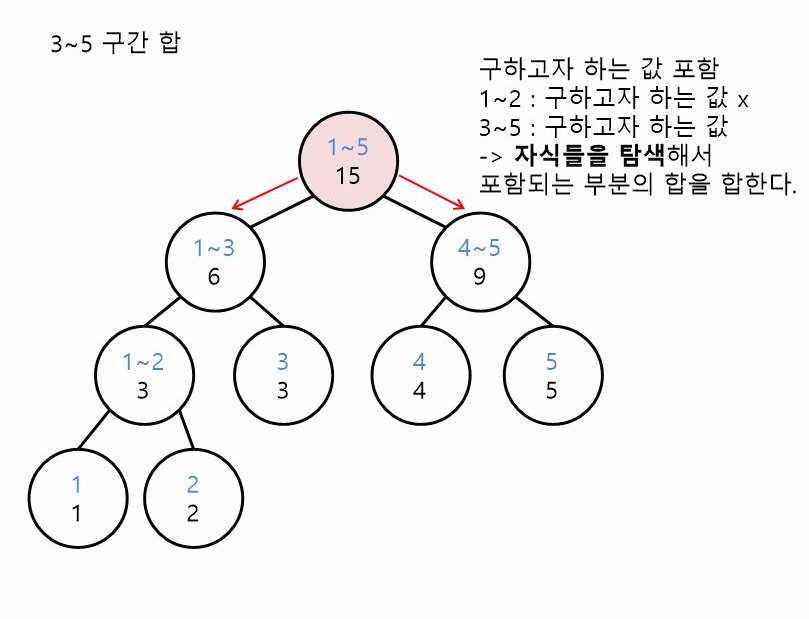

루트 노드가 가지고 있는 합의 구간은 1~5입니다. 그런데 저희는 지금 3~5를 구하고 싶습니다.

1~2는 필요가 없는 값이고 3~5는 필요한 값인데 이를 현재 노드에서는 구하고자 하는 값만을 가져올 수가 없습니다. 즉, 어떤 수가 우리가 사용해야 하는 값인지 모릅니다. [2]

그러므로 자식 노드로 내려가서 필요한 값만을 가지고 오는 작업이 필요합니다

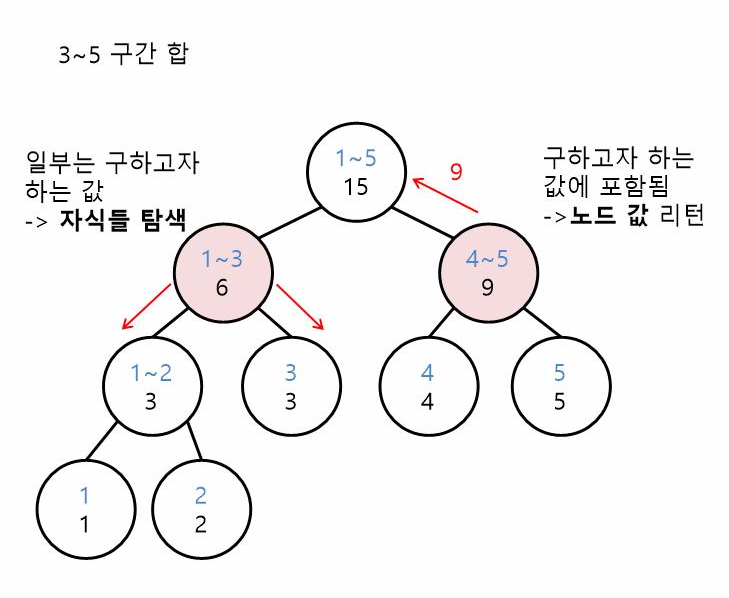

트리의 레벨 1로 내려왔습니다. 이제 각 노드들을 봅시다.

1~3의 구간합은 아까와 같이 일부는 필요하고 일부는 필요없는 값입니다. 따라서 마찬가지로 자식노드들을 탐색하러 내려가야 합니다. [1]

4~5 구간합을 봅시다. 저희가 구해야 하는 범위가 3~5이므로 4~5는 모두 필요한 값이네요. 따라서 해당 노드 값 9를 반환해줍니다. [4]

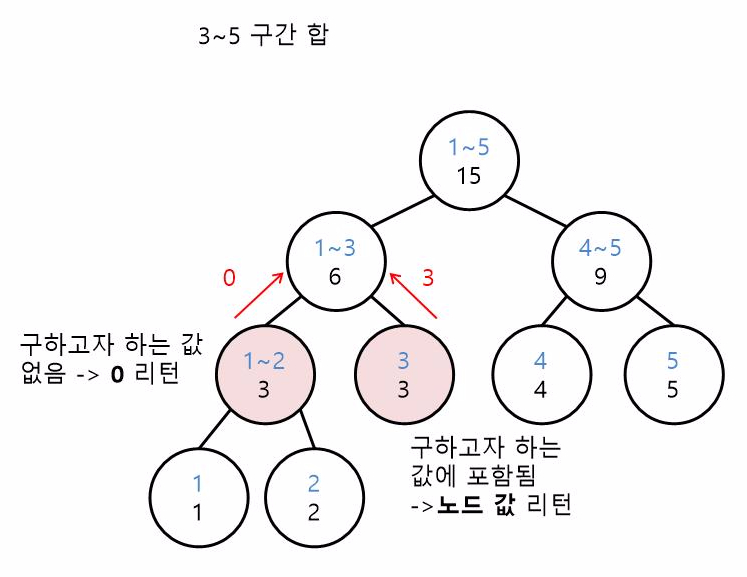

아까 1~3 노드에서 필요한 값만을 구하기 위해 자식 노드로 내려왔었습니다. 해당 자식 노드들을 봅시다.

1~2의 구간 합은 저희가 구하고자 하는 값과 교집합이 하나도 없네요. 즉, 우리가 필요한 값이 하나도 없다는 뜻으로 0을 리턴해줍니다.[3]

3 노드는 저희가 필요한 값입니다. 따라서 해당 노드 값 3을 리턴해줍니다. [4]



따라서 1~3노드가 왼쪽 자식에서 0, 오른쪽 자식에서 3을 받아왔습니다.

즉, 두 수를 더한 값, 3이 우리가 필요한 값이 됩니다. 이를 다시 부모 노드로 반환해줍니다.



1~5 노드는 왼쪽 자식에서 3, 오른쪽 자식에서 9를 받아와서 총 12가 우리가 필요한 값이 됩니다.

현재 노드는 루트이므로 모든 수열에서 3~5 구간 합을 구했다는 것을 알 수 있습니다. 즉, 루트 노드에서 반환된 12가 수열 A에서 인덱스 3~5의 구간합 입니다.



원하는 구간 합을 구하는(탐색하는) 시간 복잡도는 O(lgN)입니다.


세그먼트 트리는 만약 수열의 크기가 2의 제곱형태라면 트리의 마지막 레벨의 노드도 모두 찬 포화 이진 트리가 되고, 2의 제곱형태가 아니라면 마지막 레벨을 제외한 모든 레벨의 노드가 가득 찬 이진 트리가 됩니다.

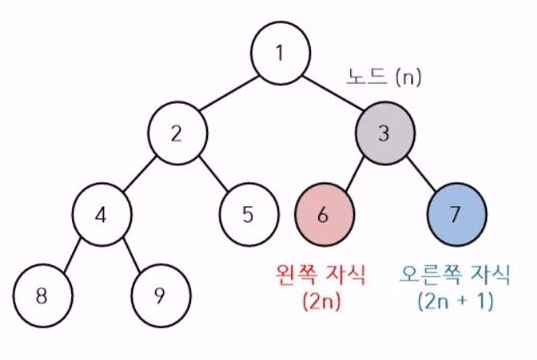

이진 트리의 값을 저장할 때 배열을 사용하면 노드 인덱스가n일 때, 왼쪽 자식은2n, 오른쪽 자식은 2n+1이 되므로 인덱스로 트리 노드 값에 접근이 쉽습니다.

따라서 비록 트리가 포화 이진 트리가 아니여서 메모리 낭비가 있다고 하더라도 배열을 이용하는 것이 구현에 쉽습니다.



[그림 3]

그러면 트리 배열의 크기는 얼마로 해야 될까요.

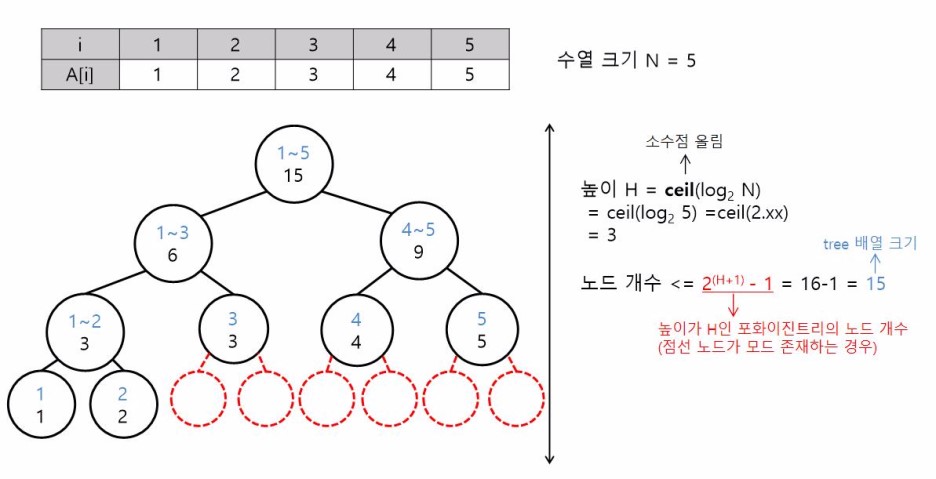

수열의 크기를 N이라고 했을 때, 세그먼트 트리의 높이 H는 log2N을 소수점 첫째 자리에서 올림해준 값과 같습니다. 포화 이진트리에서 노드 개수는 2(트리 높이+1)-1 입니다. 따라서 [그림 3]과 같은 경우 배열의 크기를 15로 만들어주면 세그먼트 트리를 모두 저장할 수 있습니다.


세그먼트 트리를 이용해서 구간 합을 구하는 문제입니다.

구간 합 구하기(2042) :https://www.acmicpc.net/problem/2042


소스코드 : https://github.com/fpdjsns/Algorithm/blob/master/tip/%EC%84%B8%EA%B7%B8%EB%A8%BC%ED%8A%B8%ED%8A%B8%EB%A6%AC.cpp

참고 :https://www.acmicpc.net/blog/view/9
